Datadog公式のツール dog 使用方法まとめ screenboard 編です。
目次
screenboard Modes
ダッシュボード(screenboard) 操作を行います。
サブコマンド |
説明 |
show |
スクリーンボード情報出力 |
post |
スクリーンボード新規作成 |
update |
スクリーンボード更新 |
pull |
スクリーンボード定義取得 |
push |
スクリーンボード更新 |
new_file |
スクリーンボードの新規作成と定義取得 (post後にpull) |
delete |
スクリーンボードの削除 |
share |
Public URL の払い出し |
revoke |
Public URL の削除 |
timeboard と異なる点としては、show_all、pull_all、web_view が無い事と、 public URL を操作する shore,revoke がある事です。
JSON形式で定義することになりますが、
1からJSONを作るのは中々難しいため、

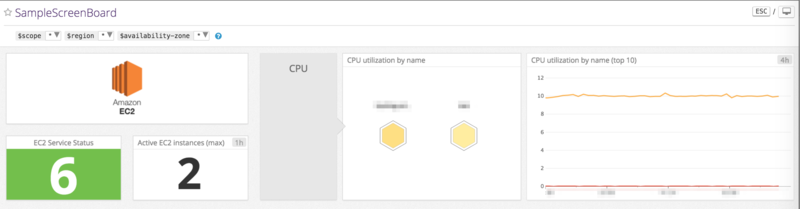

参照用のスクリーンボードを用意して確認します。
show
スクリーンボード定義を出力します。JSON形式で出力されます。
usage: dog screenboard show [-h] screenboard_id
前述の通り、全ダッシュボードを対象としたリスト出力(show_all)は未サポートです。 (APIとしては存在します)
実行結果
$ board_id=XXXXX3
$ dog screenboard show ${board_id} | jq '.'
{
"board_title": "SampleScreenBoard",
"read_only": false,
"isIntegration": false,
"board_bgtype": "board_graph",
"created": "yyyy-mm-ddThh:mm:ss.454510+00:00",
"original_title": "SampleScreenBoard",
"modified": "yyyy-mm-ddThh:mm:ss.634253+00:00",
"disableEditing": false,
"height": 80,
"width": "100%",
"template_variables": [
{
"default": "*",
"prefix": null,
"name": "scope"
},
・・・略
}
],
"templated": true,
"widgets": [
{
"metric": "aws.ec2.host_ok",
・・・略
},
"res_calc_func": "raw",
"aggr": "sum",
"y": 13,
"calc_func": "raw"
},
・・・略
}
],
"disableCog": false,
"id": XXXXX3,
"title_edited": false,
"isShared": false
}
# 存在しないID指定の場合
$ dog screenboard show ${board_id}X | jq '.'
ERROR: The value provided for parameter 'board_id' is invalid
post
スクリーンボードを作成します。
usage: dog screenboard post [-h] [--template_variables TEMPLATE_VARIABLES]
[--width WIDTH] [--height HEIGHT]
title description [graphs]
意図した動作となりません
新規スクリーンボードの作成は行えましたが、APIに問題があるようで、指定値が反映されません。
positional arguments:
引数 |
説明 |
title |
スクリーンボード名 |
description |
スクリーンボードの説明 |
graphs |
グラフ定義JSON。標準入力から読み込ませる事も可能。 |
optional arguments:
ロングオプション |
説明 |
–template_variables |
テンプレート変数定義JSON |
–width |
スクリーンボードの横幅を指定。pixel |
–height |
スクリーンボードの縦幅を指定。pixel |
実行例(エラー)
未修正、show コマンド結果JSONの使用
graphs の扱いに問題が有り、読み込みが行われません。
引数として渡した場合、中断(Ctrl+C)するまで返ってこず、標準入力から渡した場合、エラー Exception: bad json parameter
となります。
# 引数として渡す
$ dog screenboard post "sb1" "ScreenBoard Test 1" "$(cat SampleScreenBoard.post.single.json)"
^CTraceback (most recent call last):
File "/usr/bin/dog", line 9, in <module>
load_entry_point('datadog==0.15.0', 'console_scripts', 'dog')()
File "/usr/lib/python2.7/site-packages/datadog/dogshell/__init__.py", line 69, in main
args.func(args)
File "/usr/lib/python2.7/site-packages/datadog/dogshell/screenboard.py", line 169, in _post
graphs = sys.stdin.read()
KeyboardInterrupt
# 標準入力から渡す
$ cat SampleScreenBoard.post.single.json | dog screenboard post "sb1" "ScreenBoard Test 1"
Traceback (most recent call last):
File "/usr/bin/dog", line 9, in <module>
load_entry_point('datadog==0.15.0', 'console_scripts', 'dog')()
File "/usr/lib/python2.7/site-packages/datadog/dogshell/__init__.py", line 69, in main
args.func(args)
File "/usr/lib/python2.7/site-packages/datadog/dogshell/screenboard.py", line 178, in _post
raise Exception('bad json parameter')
Exception: bad json parameter
post 時の不要な読み込みを削除し、showコマンド結果JSONは widgets 配下の状態で実行するとコマンド実行は成功しました。
@@ -166,7 +166,7 @@
@classmethod
def _post(cls, args):
- graphs = sys.stdin.read()
+# graphs = sys.stdin.read()
api._timeout = args.timeout
format = args.format
graphs = args.graphs
$ dog screenboard post "sb1" "ScreenBoard Test 1" "$(cat SampleScreenBoard.post.single.json)" | jq '.'
{
"read_only": false,
"description": "ScreenBoard Test 1",
"title": "sb1",
"created": "yyyy-mm-ddThh:mm:ss.739591+00:00",
"modified": "yyyy-mm-ddThh:mm:ss.739608+00:00",
"height": null,
"graphs": [
{
"board_id": XXXX6,
"title_size": 13,
"title": true,
"title_align": "left",
"title_text": "CPU utilization by name (top 10)",
"height": 21,
"tile_def": {
"viz": "timeseries",
"requests": [
{
"q": "top(avg:aws.ec2.cpuutilization{$scope,$region,$availability-zone} by {name},10,'mean','desc')",
"aggregator": "avg",
"style": {
"palette": "warm"
},
"type": "line",
"conditional_formats": []
}
]
},
"width": 42,
"timeframe": "4h",
"y": 0,
"x": 82,
"legend_size": "0",
"type": "timeseries",
"legend": false
}
],
"template_variables": [],
"id": XXXXX1,
"width": null
}

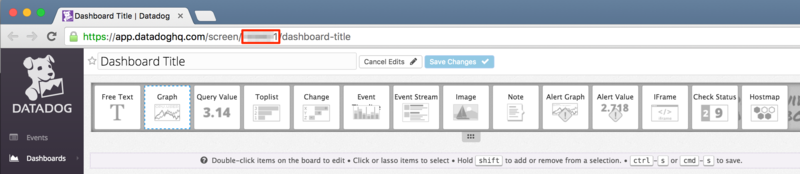

作成されたダッシュボードを見ると、空の状態で作成されてしまっています。
show コマンドで返却される値は正しいように見えます。
$ dog screenboard show XXXXX1 | jq '.'
{
"read_only": false,
"description": "ScreenBoard Test 1",
"title": "sb1",
"created": "yyyy-mm-ddThh:mm:ss.739591+00:00",
"modified": "yyyy-mm-ddThh:mm:ss.739608+00:00",
"height": null,
"graphs": [
{
"board_id": XXXX6,
"title_size": 13,
"title": true,
"title_align": "left",
"title_text": "CPU utilization by name (top 10)",
"height": 21,
"tile_def": {
"viz": "timeseries",
"requests": [
{
"q": "top(avg:aws.ec2.cpuutilization{$scope,$region,$availability-zone} by {name},10,'mean','desc')",
"aggregator": "avg",
"style": {
"palette": "warm"
},
"type": "line",
"conditional_formats": []
}
]
},
"width": 42,
"timeframe": "4h",
"y": 0,
"x": 82,
"legend_size": "0",
"type": "timeseries",
"legend": false
}
],
"template_variables": [],
"id": XXXXX1,
"width": null
}
同じJSON定義でAPIを直接実行してみましたが、同様の結果となりました。 API側の問題になりそうです。
$ curl -X POST -H "Content-type: application/json" \
> -d '@SampleScreenBoard.post.single.json' \
> "https://app.datadoghq.com/api/v1/screen?api_key=${api_key}&application_key=${app_key}"
{"board_id":XXXX6,"read_only":false,"title_size":13,"title":true,"id": XXXXX7,"title_align":"left","modified":"yyyy-mm-ddThh:mm:ss.495185+00:00","title_text":"CPU utilization by name (top 10)","height":21,"tile_def":{"viz":"timeseries","requests":[{"q":"top(avg:aws.ec2.cpuutilization{$scope,$region,$availability-zone} by {name},10,'mean','desc')","aggregator":"avg","style":{"palette":"warm"},"type":"line","conditional_formats":[]}]},"width":42,"created":"yyyy-mm-ddThh:mm:ss.495175+00:00","timeframe":"4h","y":0,"x":82,"legend_size":"0","type":"timeseries","legend":false}$

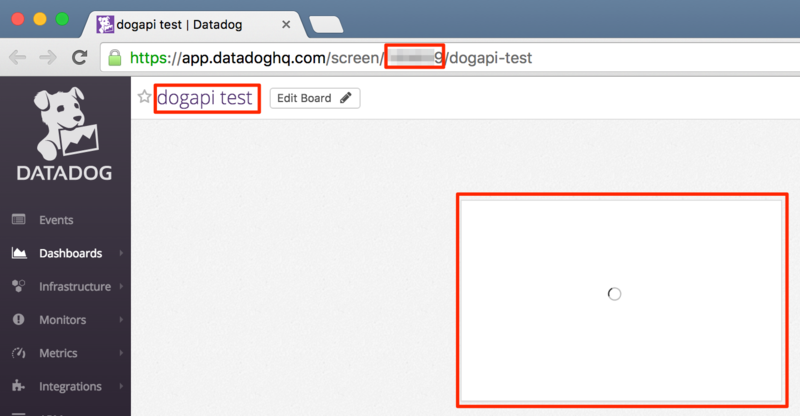

API Reference 上のサンプルをそのまま実行してみます。また違う結果になりましたが、やはり正常に動作していないように見えます。
> "https://app.datadoghq.com/api/v1/screen?api_key=${api_key}&application_key=${app_key}"
{"board_title":"dogapi test","read_only":false,"created":"yyyy-mm-ddThh:mm:ss.329178+00:00","modified":"yyyy-mm-ddThh:mm:ss.329191+00:00","height":768,"width":1024,"widgets":[{"url":"https://path/to/image.jpg","height":20,"width":32,"y":7,"x":32,"type":"image"}],"id": XXXXX9}$
一部修正、template_variables、width、height オプション

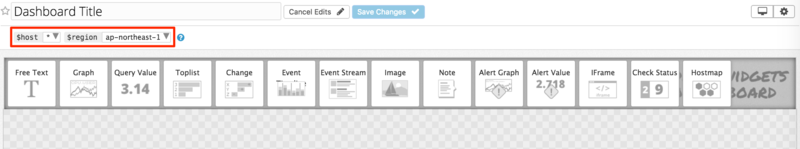

オプション付与で実行してみた所、オプションは有効なようです。
$ dog screenboard post --template_variables "$(cat TEMPLATE_VARIABLES.json)" --width 1024 --height 768 "sb1" "ScreenBoard Test 1" "$(cat SampleScreenBoard.post.single.json)" | jq '.'
{
"read_only": false,
"description": "ScreenBoard Test 1",
"title": "sb1",
"created": "yyyy-mm-ddThh:mm:ss.222671+00:00",
"modified": "yyyy-mm-ddThh:mm:ss.222682+00:00",
"height": 768,
"graphs": [
{
"board_id": XXXX6,
"title_size": 13,
"title": true,
"title_align": "left",
"title_text": "CPU utilization by name (top 10)",
"height": 21,
"tile_def": {
"viz": "timeseries",
"requests": [
{
"q": "top(avg:aws.ec2.cpuutilization{$scope,$region,$availability-zone} by {name},10,'mean','desc')",
"aggregator": "avg",
"style": {
"palette": "warm"
},
"type": "line",
"conditional_formats": []
}
]
},
"width": 42,
"timeframe": "4h",
"y": 0,
"x": 82,
"legend_size": "0",
"type": "timeseries",
"legend": false
}
],
"template_variables": [
{
"default": "*",
"prefix": "host",
"name": "host"
},
{
"default": "region:ap-northeast-1",
"prefix": "region",
"name": "region"
}
],
"id": XXXXX1,
"width": 1024
}
update
スクリーンボードを更新します。 post とほぼ同じ構文で、対象の screenboard_id を指定します。
usage: dog screenboard update [-h] [--template_variables TEMPLATE_VARIABLES]
[--width WIDTH] [--height HEIGHT]
screenboard_id title description [graphs]
意図した動作となりません
処理は正常終了しているように見えますが、指定値が反映されません。
pull
usage: dog screenboard pull [-h] screenboard_id filename
positional arguments:
引数 |
説明 |
screenboard_id |
スクリーンボードID |
filename |
出力ファイル名 |
実行例
JSON形式で出力されます。
$ board_id=169723
$ dog screenboard pull ${board_id} pull_${board_id}.json
XXXXX3 pull_XXXXX3.json
# 出力結果
$ cat pull_XXXXX3.json
{
"board_title": "SampleScreenBoard",
"read_only": false,
"isIntegration": false,
"board_bgtype": "board_graph",
"created": "2017-03-23T16:57:56.454510+00:00",
"original_title": "SampleScreenBoard",
"modified": "2017-03-23T16:59:49.634253+00:00",
"disableEditing": false,
"height": 80,
"width": "100%",
"template_variables": [
{
"default": "*",
"prefix": null,
"name": "scope"
},
・・・略
}
],
"templated": true,
"widgets": [
{
"metric": "aws.ec2.host_ok",
"text_align": "center",
"query": "sum:aws.ec2.host_ok{$zone,$region,$account}",
"text_size": "auto",
"autoscale": true,
"title": true,
"aggregator": "max",
"title_align": "left",
"custom_unit": null,
"width": 18,
"timeframe": "1h",
"wrapped": true,
"legend_size": "0",
"type": "query_value",
"tags": [
"$zone",
"$region",
"$account"
],
"precision": 2,
"title_text": "Active EC2 instances (max)",
"padding": 8,
"x": 20,
"metric_type": "standard",
"title_size": 13,
"height": 8,
"legend": false,
"conditional_formats": [],
"is_valid_query": true,
"tile_def": {
"text_align": "center",
"autoscale": true,
"custom_unit": null,
"precision": 2,
"viz": "query_value",
"requests": [
{
"q": "sum:aws.ec2.host_ok{$scope,$region,$availability-zone}",
"aggregator": "max",
"conditional_formats": []
}
]
},
"res_calc_func": "raw",
"aggr": "sum",
"y": 13,
"calc_func": "raw"
},
・・・略
}
],
"disableCog": false,
"id": XXXXX3,
"title_edited": false,
"isShared": false
}$
push
JSON (pull した結果) を基に更新します。
positional arguments:
optional arguments:
ロングオプション |
説明 |
–append_auto_text |
対象タイムボードの description に日時とファイル名を追記します |
append_auto_text はヘルプ上に記載はありますが、利用できません。
スクリーンボードはWebUI上 description が参照できないため、不要なオプションなのだと思います。
実行例
$ ls *${board_id}*
pull_XXXXX3.json pull_XXXXX3.json.org
$ diff -w pull_XXXXX3.json.org pull_XXXXX3.json
22,26d21
< },
< {
< "default": "*",
< "prefix": "availability-zone",
< "name": "availability-zone"
69c64
< "q": "sum:aws.ec2.host_ok{$scope,$region,$availability-zone}",
---
> "q": "sum:aws.ec2.host_ok{$scope,$region}",
104c99
< "bgcolor": "gray",
---
> "bgcolor": "blue",
134,135c129
< "$region",
< "$availability-zone"
---
> "$region"
139c133
< "q": "avg:aws.ec2.cpuutilization{$scope,$region,$availability-zone} by {host}",
---
> "q": "avg:aws.ec2.cpuutilization{$scope,$region} by {host}",
166c160
< "q": "top(avg:aws.ec2.cpuutilization{$scope,$region,$availability-zone} by {name},10,'mean','desc')",
---
> "q": "top(avg:aws.ec2.cpuutilization{$scope,$region} by {name},10,'mean','desc')",
$ dog screenboard push pull_${board_id}.json | jq '.'
{
"board_title": "SampleScreenBoard",
・・・略
"id": XXXXX3,
"title_edited": false,
"isShared": false
}
append_auto_text オプション
pull 結果に description が含まれていないため失敗します。
$ dog screenboard push --append_auto_text pull_${board_id}.json | jq '.'
Traceback (most recent call last):
File "/usr/bin/dog", line 9, in <module>
load_entry_point('datadog==0.15.0', 'console_scripts', 'dog')()
File "/usr/lib/python2.7/site-packages/datadog/dogshell/__init__.py", line 69, in main
args.func(args)
File "/usr/lib/python2.7/site-packages/datadog/dogshell/screenboard.py", line 119, in _push
screen_obj["description"] += auto_text
KeyError: 'description'
$ grep -c 'description' pull_${board_id}.json
0
description を追記すれば動作します。また、 description を追加した状態で pull すると結果ファイルに description が含まれます。
ですが、WebUI上で作成した物には付与されないので使用しない方が良いかと思います。
$ diff pull_${board_id}.json pull_${board_id}_add_description.json
1a2
> "description": "test",
$ dog screenboard push --append_auto_text pull_${board_id}_add_description.json | jq '.'
{
"board_title": "SampleScreenBoard",
"read_only": false,
"isIntegration": false,
"description": "test<br/>\nUpdated at mm/dd/yy hh:mm:dd from pull_XXXXX3_add_description.json (XXXXX3) on XXXXX.local",
・・・略
"isShared": false
}
# 更新後にpull
$ dog screenboard pull ${board_id} pull_${board_id}_after.json
XXXXX3 pull_XXXXX3_after.json
$ grep -c description pull_XXXXX3.json pull_XXXXX3_after.json
pull_XXXXX3.json:0
pull_XXXXX3_after.json:1
new_file
新規でダッシュボードおよびpush用のファイルを作成します。
usage: dog screenboard new_file [-h] filename [graphs]
positional arguments:
引数 |
説明 |
filename |
出力ファイル名。タイムボード名も兼ねる(説明にも記載される)。JSON |
graphs |
グラフ定義JSON。標準入力から読み込ませる事も可能。 |
実行例
post して pull する動作となり、post と同じ問題が出てくるため省きます。
delete
スクリーンボードを削除します。
usage: dog screenboard delete [-h] screenboard_id
実行例
成功時のレスポンスはありません。
$ board_id=XXXXX1
$ dog screenboard delete ${board_id}
# 存在しない(削除済み) ID を指定
$ dog screenboard show ${board_id}
ERROR: Unable to find Screenboard for id XXXXX1
share | revoke
Public URL の払い出しと削除を行います。
# share
usage: dog screenboard share [-h] screenboard_id
# revoke
usage: dog screenboard revoke [-h] screenboard_id
実行例
share

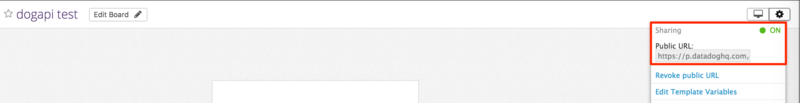

PublicURL が払い出されます。再実行しても PublicURL の更新はされません。
$ board_id=XXXXX9
$ dog screenboard share ${board_id}
{"board_id": XXXXX9, "public_url": "https://p.datadoghq.com/sb/XXXXXXXXX-YYYYY5b001"}
$ dog screenboard share ${board_id}
{"board_id": XXXXX9, "public_url": "https://p.datadoghq.com/sb/XXXXXXXXX-YYYYY5b001"}

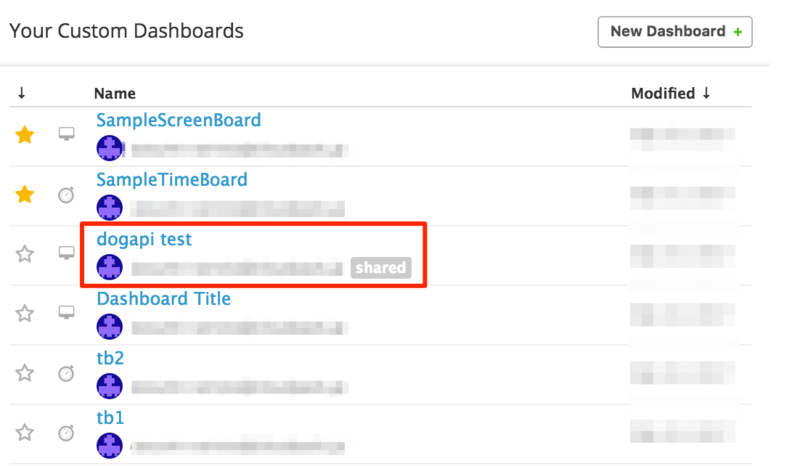

ダッシュボードリスト(Dashboards) 上は share
が表示されます。
revoke
払い出し済みの PublicURL を削除します。
削除後に再度払い出し(share)を行うと別URLが払い出されます。
$ dog screenboard revoke ${board_id}
null
$ dog screenboard revoke ${board_id}
{"errors": ["Unable to find shared Screenboard for id XXXXX9"]}
# 再払い出し
$ dog screenboard share ${board_id}
{"board_id": XXXXX9, "public_url": "https://p.datadoghq.com/sb/XXXXXXXXX-YYYYY5c178"}
$
screenboard編まとめ
指定しているグラフの定義が悪いのか、想定した動作を確認できませんでした。
pull -> push の流れは利用できるので、現状はWebUIで作成したスクリーンボードを用意した後、定義のコード管理を行うことになりそうです。
