Datadog (dogコマンド) timeboard編

Datadog公式のツール dog 使用方法まとめ timeboard 編です。

f:id:htnosm:20170323212147p:plain


目次


timeboard Modes

ダッシュボード(TimeBoard) 操作を行います。

f:id:htnosm:20170323212148p:plain

サブコマンド 説明
show タイムボード情報出力
show_all タイムボードリスト出力
post タイムボード新規作成
update タイムボード更新
pull タイムボード定義取得
pull_all 全タイムボードの定義取得
push タイムボード更新
new_file タイムボードの新規作成と定義取得 (post後にpull)
web_view タイムボードを規定ブラウザで開く
delete タイムボードの削除

JSON形式で定義することになりますが、 1からJSONを作るのは中々難しいため、 参照用のタイムボードを用意して確認します。

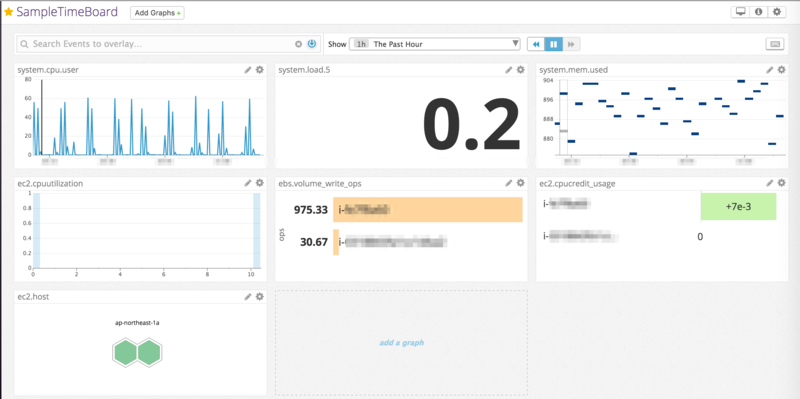

  • サンプルタイムボード

f:id:htnosm:20170323212149p:plain

show

タイムボード定義を出力します。JSON形式で出力されます。

usage: dog timeboard show [-h] timeboard_id

実行結果

$ dash_id=XXXXXX
$ dog timeboard show ${dash_id} | jq '.'
{
  "dash": {
    "read_only": false,
    "description": "sample timeboard",
    "title": "SampleTimeBoard",
    "created": "yyyy-mm-ddThh:mm:ss.549586+00:00",
    "modified": "yyyy-mm-ddThh:mm:ss.731078+00:00",
    "graphs": [
      {
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      },
・・・略
      }
    ],
    "id": XXXXXX
  },
  "url": "/dash/XXXXXX/sampletimeboard",
  "resource": "/api/v1/dash/XXXXXX"
}

show_all

タイムボードリストを出力します。全タイムボードが対象となり、絞り込みのオプションはありません。

usage: dog timeboard show_all [-h]

実行結果

JSON形式で出力したい場合は raw オプションを使用します。

$ dog timeboard show_all
XXXXX8  /api/v1/dash/XXXXX8 Hoge's TimeBoard    created by user@example.com
XXXXX9  /api/v1/dash/XXXXX9 SampleTimeBoard sample timeboard
# rawオプション
$ dog --raw timeboard show_all | jq '.'
{
  "dashes": [
    {
      "read_only": false,
      "resource": "/api/v1/dash/XXXXX8",
      "description": "created by user@example.com",
      "created": "yyyy-mm-ddThh:mm:ss.111559+00:00",
      "title": "Hoge's TimeBoard",
      "modified": "yyyy-mm-ddThh:mm:ss.062052+00:00",
      "id": "XXXXX8"
    },
・・・略
    }
  ]
}

post

タイムボードを作成します。

usage: dog timeboard post [-h] [--template_variables TEMPLATE_VARIABLES]
                          title description [graphs]

(恐らく)複数グラフ未対応です
オブジェクトをそのまま連ねた場合、 JSON 読み込み時点でエラー、 配列化して JSON としては正しい状態にした場合、api呼び出し時点でエラーとなるようです。

positional arguments:

引数 説明
title タイムボード名
description タイムボードの説明
graphs グラフ定義JSON。標準入力から読み込ませる事も可能。

optional arguments:

ロングオプション 説明
–template_variables テンプレート変数定義JSON

実行例(エラー)

show コマンド結果JSONの使用

show コマンドで出力した結果をそのまま使用してもエラーとなります。graphs 以外の不要な key が含まれているためだと思います。

$ dog --raw timeboard post "tb1" "TimeBoard Test 1" "$(cat SampleTimeBoard.json)"
ERROR: The 'title' parameter is required for all graphs

show コマンド結果JSONの使用(graphs配下)

graphs 配下を抜き出した物を使用してみた所、JSONのパースエラーとなりました。

$ dash_id=XXXXXX
$ dog timeboard show ${dash_id} > SampleTimeBoard.json
$ dog timeboard post "tb1" "TimeBoard Test 1" "$(cat SampleTimeBoard.post.json)"
Traceback (most recent call last):
  File "/usr/bin/dog", line 9, in <module>
    load_entry_point('datadog==0.15.0', 'console_scripts', 'dog')()
  File "/usr/lib/python2.7/site-packages/datadog/dogshell/__init__.py", line 69, in main
    args.func(args)
  File "/usr/lib/python2.7/site-packages/datadog/dogshell/timeboard.py", line 236, in _post
    raise Exception('bad json parameter')
Exception: bad json parameter
  • 使用したファイル抜粋
      {
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      },
      {
        "definition": {
・・・略
      },

show コマンド結果JSONの使用 + 配列

オブジェクトが並ぶ形式で JSON として不正なため、配列としてみた所、 ‘title’ パラメータが無い旨のエラーメッセージとなりました。

$ dog timeboard post "tb1" "TimeBoard Test 1" "$(cat SampleTimeBoard.post.array.json)"
ERROR: The 'title' parameter is required for all graphs
  • 使用したファイル抜粋
      [{
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      },
      {
        "definition": {
・・・略
      }]

実行例

複数グラフを指定すると上手く動作しないようなので、グラフを1つにして実行した所、成功しました。
レスポンスは JSON 形式です。

$ dog timeboard post "tb1" "TimeBoard Test 1" "$(cat SampleTimeBoard.post.single.json)"
{"dash": {"read_only": false, "description": "TimeBoard Test 1", "title": "tb1", "created": "yyyy-mm-ddThh:mm:ss.260935+00:00", "modified": "yyyy-mm-ddThh:mm:ss.321740+00:00", "graphs": [{"definition": {"viz": "timeseries", "requests": [{"q": "max:system.cpu.user{*} by {host}", "conditional_formats": [], "type": "line"}], "autoscale": true}, "title": "system.cpu.user"}], "id": XXXXX6}, "url": "/dash/XXXXX6/tb1", "resource": "/api/v1/dash/XXXXX6"}
  • 使用したファイル
      {
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      }

f:id:htnosm:20170323212150p:plain

template_variables

テンプレート定義変数を付与できます。JSONのファイルを使用した実行例です。

$ cat TEMPLATE_VARIABLES.json
[{
  "name": "host",
  "prefix": "host",
  "default": "*"
},
{
  "name": "region",
  "prefix": "region",
  "default": "region:ap-northeast-1"
}]
$ dog timeboard post --template_variables "$(cat TEMPLATE_VARIABLES.json)" "tb2" "TimeBoard Test 2" "$(cat SampleTimeBoard.post.single.json)" | jq '.'
{
  "dash": {
    "read_only": false,
    "description": "TimeBoard Test 2",
    "title": "tb2",
    "created": "yyyy-mm-ddThh:mm:ss.444179+00:00",
    "modified": "yyyy-mm-ddThh:mm:ss.497676+00:00",
    "graphs": [
      {
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      }
    ],
    "template_variables": [
      {
        "default": "*",
        "prefix": "host",
        "name": "host"
      },
      {
        "default": "region:ap-northeast-1",
        "prefix": "region",
        "name": "region"
      }
    ],
    "id": XXXXX9
  },
  "url": "/dash/XXXXX9/tb2",
  "resource": "/api/v1/dash/XXXXX9"
}

f:id:htnosm:20170323212151p:plain

update

タイムボードを更新します。 post とほぼ同じ構文で、対象の timeboard_id を指定します。

usage: dog timeboard update [-h] [--template_variables TEMPLATE_VARIABLES]
                            timeboard_id title description [graphs]

変更がない場合でも title, description の指定は必須です。(idのみにして欲しい所ではあります)
graphs は post ではエラーとなりましたが、 update は複数指定が成功します。(後述)

実行例(エラー)

post コマンドで利用したJSON

show コマンドで出力した結果をそのまま使用してもエラーとなりました。

$ dog timeboard update --template_variables "$(cat TEMPLATE_VARIABLES.json)" ${dash_id} "tb1" "TimeBoard Test 1 Add graph" "$(cat SampleTimeBoard.post.single.json)" | jq '.'
ERROR: The 'graphs' parameter is required to be a list

実行例

post コマンドで利用したJSON + 配列[]

JSONを配列化した所、成功しました。 post と update で何故か受け付ける形式が異なります。

$ dash_id=XXXXX6
$ dog timeboard update --template_variables "$(cat TEMPLATE_VARIABLES.json)" ${dash_id} "tb1" "TimeBoard Test 1 Add graph" "$(cat SampleTimeBoard.update.json)" | jq '.'
{
  "dash": {
    "read_only": false,
    "description": "TimeBoard Test 1 Add graph",
    "title": "tb1",
    "created": "yyyy-mm-ddThh:mm:ss.260935+00:00",
    "modified": "yyyy-mm-ddThh:mm:ss.797204+00:00",
    "graphs": [
      {
        "definition": {
          "viz": "query_value",
          "requests": [
            {
              "q": "avg:system.load.5{*}",
              "aggregator": "max",
              "conditional_formats": [
                {
                  "palette": "white_on_yellow",
                  "value": "5",
                  "comparator": ">"
                },
                {
                  "palette": "white_on_red",
                  "value": "10",
                  "comparator": ">"
                }
              ]
            }
          ],
          "autoscale": true,
          "text_align": "right",
          "precision": "1"
        },
        "title": "system.load.5"
      }
    ],
    "template_variables": [
      {
        "default": "*",
        "prefix": "host",
        "name": "host"
      },
      {
        "default": "region:ap-northeast-1",
        "prefix": "region",
        "name": "region"
      }
    ],
    "id": XXXXX6
  },
  "url": "/dash/XXXXX6/tb1",
  "resource": "/api/v1/dash/XXXXX6"
}
  • 使用したファイル
$ cat SampleTimeBoard.update.json
      [{
        "definition": {
          "viz": "query_value",
          "requests": [
            {
              "q": "avg:system.load.5{*}",
              "aggregator": "max",
              "conditional_formats": [
                {
                  "palette": "white_on_yellow",
                  "value": "5",
                  "comparator": ">"
                },
                {
                  "palette": "white_on_red",
                  "value": "10",
                  "comparator": ">"
                }
              ]
            }
          ],
          "autoscale": true,
          "text_align": "right",
          "precision": "1"
        },
        "title": "system.load.5"
      }]

f:id:htnosm:20170323212152p:plain

show コマンド結果JSONの使用 + 配列[]

配列形式が受け付けられたので複数グラフも試した所、成功しました。

$ dog timeboard update ${dash_id} "tb1" "TimeBoard Test 1 Add graph array" "$(cat SampleTimeBoard.post.array.json)" | jq '.'
{
  "dash": {
    "read_only": false,
    "description": "TimeBoard Test 1 Add graph array",
    "title": "tb1",
    "created": "yyyy-mm-ddThh:mm:ss.260935+00:00",
    "modified": "yyyy-mm-ddThh:mm:ss.343722+00:00",
    "graphs": [
      {
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      },
・・・略
      }
    ],
    "template_variables": [],
    "id": XXXXX6
  },
  "url": "/dash/XXXXX6/tb1",
  "resource": "/api/v1/dash/XXXXX6"
}

f:id:htnosm:20170323212153p:plain

pull

usage: dog timeboard pull [-h] timeboard_id filename

positional arguments:

引数 説明
timeboard_id タイムボードID
filename 出力ファイル名

実行例

JSON形式で出力されます。

$ dash_id=XXXXX9
$ dog timeboard pull ${dash_id} pull_${dash_id}.json
XXXXX9 pull_XXXXX9.txt
  • 出力結果
$ cat pull_${dash_id}.txt
{
  "read_only": false,
  "description": "TimeBoard Test 2",
  "title": "tb2",
  "created": "yyyy-mm-ddThh:mm:ss.444179+00:00",
  "modified": "yyyy-mm-ddThh:mm:ss.497676+00:00",
  "graphs": [
    {
      "definition": {
        "viz": "timeseries",
        "requests": [
          {
            "q": "max:system.cpu.user{*} by {host}",
            "conditional_formats": [],
            "type": "line"
          }
        ],
        "autoscale": true
      },
      "title": "system.cpu.user"
    }
  ],
  "template_variables": [
    {
      "default": "*",
      "prefix": "host",
      "name": "host"
    },
    {
      "default": "region:ap-northeast-1",
      "prefix": "region",
      "name": "region"
    }
  ],
  "id": XXXXX9
}

pull_all

usage: dog timeboard pull_all [-h] pull_dir

positional arguments:

引数 説明
pull_dir 出力ディレクトリ名

実行例

指定ディレクトリへ各タイムボードの JSON を出力します。
ディレクトリは存在しない場合作成、存在する場合は上書きされます。

$ dog timeboard pull_all out_dir
XXXXX8 out_dir/hoge.json
XXXXX9 out_dir/sampletimeboard.json
XXXXX6 out_dir/tb1.json
XXXXX9 out_dir/tb2.json

push

JSON (pull した結果) を基に更新します。

usage: dog timeboard push [-h] [--append_auto_text] file [file ...]

positional arguments:

引数 説明
file 入力ファイル名。JSON

optional arguments:

ロングオプション 説明
–append_auto_text 対象タイムボードの description に日時とファイル名を追記します

実行例

pull 結果ファイルを push

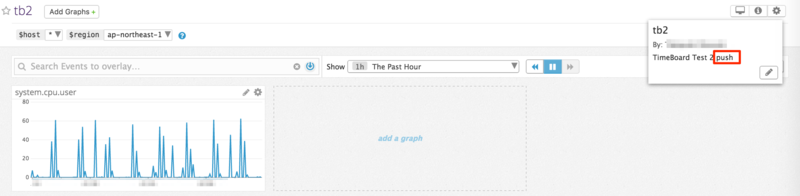

pull で出力した JSON を編集して、そのまま push できます。

$ dog timeboard push pull_XXXXX9.json | jq '.'
{
  "dash": {
    "read_only": false,
    "description": "TimeBoard Test 2 push",
    "title": "tb2",
    "created": "yyyy-mm-ddThh:mm:ss.444179+00:00",
    "modified": "yyyy-mm-ddThh:mm:ss.050260+00:00",
    "graphs": [
      {
        "definition": {
          "viz": "timeseries",
          "requests": [
            {
              "q": "max:system.cpu.user{*} by {host}",
              "conditional_formats": [],
              "type": "line"
            }
          ],
          "autoscale": true
        },
        "title": "system.cpu.user"
      }
    ],
    "template_variables": [
      {
        "default": "*",
        "prefix": "host",
        "name": "host"
      },
      {
        "default": "region:ap-northeast-1",
        "prefix": "region",
        "name": "region"
      }
    ],
    "id": XXXXX9
  },
  "url": "/dash/XXXXX9/tb2",
  "resource": "/api/v1/dash/XXXXX9"
}

f:id:htnosm:20170323212154p:plain

append_auto_text オプション

description に更新日時とファイル名、実行ホストが追記されます。 改行の <br> は改行として認識されていないようです。

$ dog timeboard push --append_auto_text pull_XXXXX9.json | jq '.'

f:id:htnosm:20170323212155p:plain

new_file

新規でダッシュボードおよびpush用のファイルを作成します。

usage: dog timeboard new_file [-h] filename [graphs]

positional arguments:

引数 説明
filename 出力ファイル名。タイムボード名も兼ねる(説明にも記載される)。JSON
graphs グラフ定義JSON。標準入力から読み込ませる事も可能。

実行例

post して pull する動作です。
タイムボード作成処理は post と同様の処理となっているため、グラフを1つにしたJSONで実行します。 filename で指定した JSON ファイルが生成されます。

$ dog timeboard new_file NewFile.json "$(cat SampleTimeBoard.post.single.json)"
XXXXX3 NewFile.json
{"dash": {"read_only": false, "description": "Description for NewFile.json", "title": "NewFile.json", "created": "yyyy-mm-ddThh:mm:ss.957193+00:00", "modified": "yyyy-mm-ddThh:mm:ss.028761+00:00", "graphs": [{"definition": {"viz": "timeseries", "requests": [{"q": "max:system.cpu.user{*} by {host}", "conditional_formats": [], "type": "line"}], "autoscale": true}, "title": "system.cpu.user"}], "id": XXXXX3}, "url": "/dash/XXXXX3/newfilejson", "resource": "/api/v1/dash/XXXXX3"}
$ cat NewFile.json
{
  "read_only": false,
  "description": "Description for NewFile.json",
  "title": "NewFile.json",
  "created": "yyyy-mm-ddThh:mm:ss.957193+00:00",
  "modified": "yyyy-mm-ddThh:mm:ss.028761+00:00",
  "graphs": [
    {
      "definition": {
        "viz": "timeseries",
        "requests": [
          {
            "q": "max:system.cpu.user{*} by {host}",
            "conditional_formats": [],
            "type": "line"
          }
        ],
        "autoscale": true
      },
      "title": "system.cpu.user"
    }
  ],
  "id": XXXXX3
}

タイムボード件名と説明には filename が使用されます。

f:id:htnosm:20170323212156p:plain

web_view

ブラウザでダッシュボードを開きます。

usage: dog timeboard web_view [-h] file

positional arguments:

引数 説明
file 入力ファイル名。JSON

json.load(file)['id']timeboard_id が取得できれば良いので、下のような形式のJSONがあれば実行可能です。

'{ "id": XXXXX3 }'

実行例

レスポンスはありません。規定のブラウザでタイムボードのURLを開きます。

$ dog --raw timeboard web_view NewFile.json
$
# 存在しない id 指定
% diff NewFile.json NewFile_noid.json
23c23
<   "id": XXXXX3
---
>   "id": 200003
$ dog --raw timeboard web_view NewFile_noid.json
$
  • 存在するID

f:id:htnosm:20170323212157p:plain

  • 存在しないID

f:id:htnosm:20170323212158p:plain

delete

タイムボードを削除します。

usage: dog timeboard delete [-h] timeboard_id

実行例

成功時のレスポンスはありません。

$ dash_id=265413
$ dog --raw timeboard delete ${dash_id}
# 存在しない(削除済み) ID を指定
$ dog timeboard delete ${dash_id}
ERROR: No dashboard matches that dash_id.

timeboard編まとめ

pull -> push の流れを利用すると定義のコード管理が行いやすいと思います。
似たような名前のサブコマンドが多く困惑しました。 dog コマンドとしては show[all],pull[all],push,delete だけに絞っても、必要十分なのではと思います。
